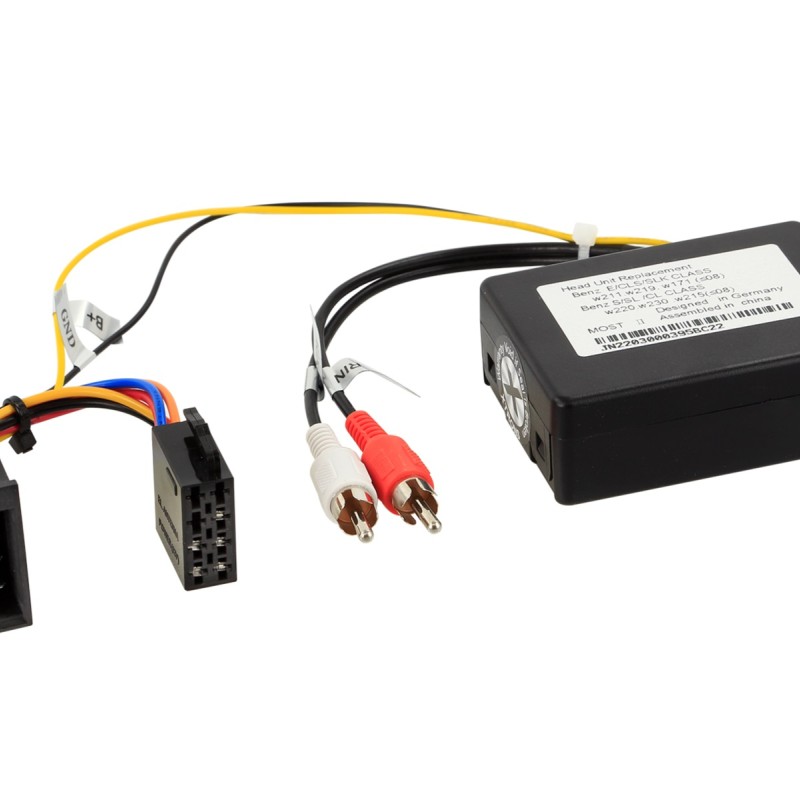

Aktivsystemadapter Mercedes Audiogateway MOST>Cinch

Aktivsystemadapter Mercedes

• Aktivsystemadapter dienen der Aufrechterhaltung von werksseitig verbauten Soundsystemen.
• Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.
• Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.
• In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
• Vor der Endmontage auf Funktion prüfen.

Für folgende Fahrzeuge geeignet:

Mercedes

• Mercedes CL-Klasse (C215) 02/2004 - 08/2006*
• Mercedes CLS (C219) 10/2004 - 06/2008
• Mercedes E-Klasse (S211/W211) 03/2002 - 02/2008
• Mercedes S-Klasse (W220) 02/2004 - 09/2005
• Mercedes SLK-Klasse (R171) 03/2004 - 03/2008

• *Fahrzeuge mit Comand OEM Navigation mit 1 Drehregler links / Schaltwippe rechts
• *Fahrzeuge ohne Comand OEM Navigation mit 2 Drehreglern links/rechts

Hinweis:

• Anschluss: OEM Soundsystem MOST(m) > Cinch rot/weiß
• Anschluss: lose Kabel
• Fahrzeuge mit MOST25 OEM Soundsystem
• Fahrzeuge mit Audiogateway
• Fahrzeuge mit Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
• Fahrzeuge Mercedes SL-Klasse(R230) 03/2006-12/2011 nicht kompatibel
• Fahrzeuge ohne Comand 2.0 / 2.5 OEM Navigation
• Fahrzeuge ohne D2B Optical Bus System

• gelb: +12V Dauerstrom Klemme 30
• schwarz: Masse Klemme 31

• Cinch(m) rot/weiß > Front-Vorverstärkerausgang Nachrüstradio
• Faderfunktion nicht unterstützt

Bei Defekten:

• OEM Zusatzkomponenten > CD-Wechsler / TV-Tuner / Telefonmodul aus dem MOST Ring entfernen
• Lichtwellenleiter Verbinder MOST-Ring > Artikel: 771000-2100
• Lichtwellenleiter Schleife (f) MOST-Ring > Artikel: 771000-210
