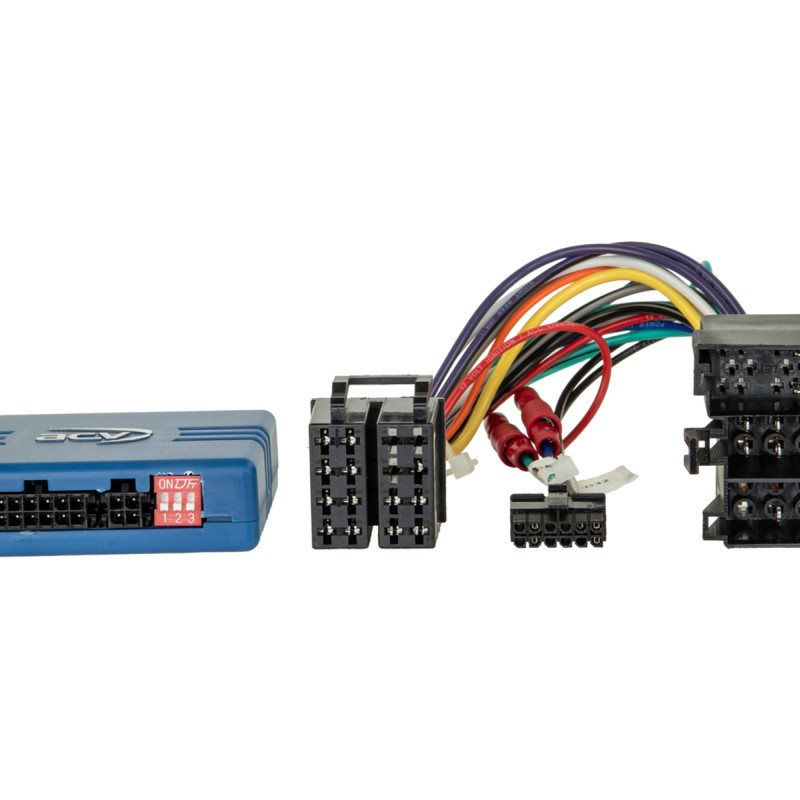

LFB Citroen/Fiat/Opel/Peugeot ISO/Mini ISO analog

Lenkradfernbedienungsadapter Citroen / Fiat / Opel / Peugeot

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
• Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
• Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
• Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• Anschluss: ISO / Mini ISO / analog
• Fahrzeuge mit Radiovorbereitung
• Fahrzeuge mit +12V Zündungsstrom und analoger LFB im Mini-ISO Stecker Pin 10/11/12 SWC1/GND/SWC2
• Fahrzeuge ohne OEM Gerät
• Fahrzeuge mit Daiichi OEM Gerät direkt verkabelt mit farbigen Kabeln:

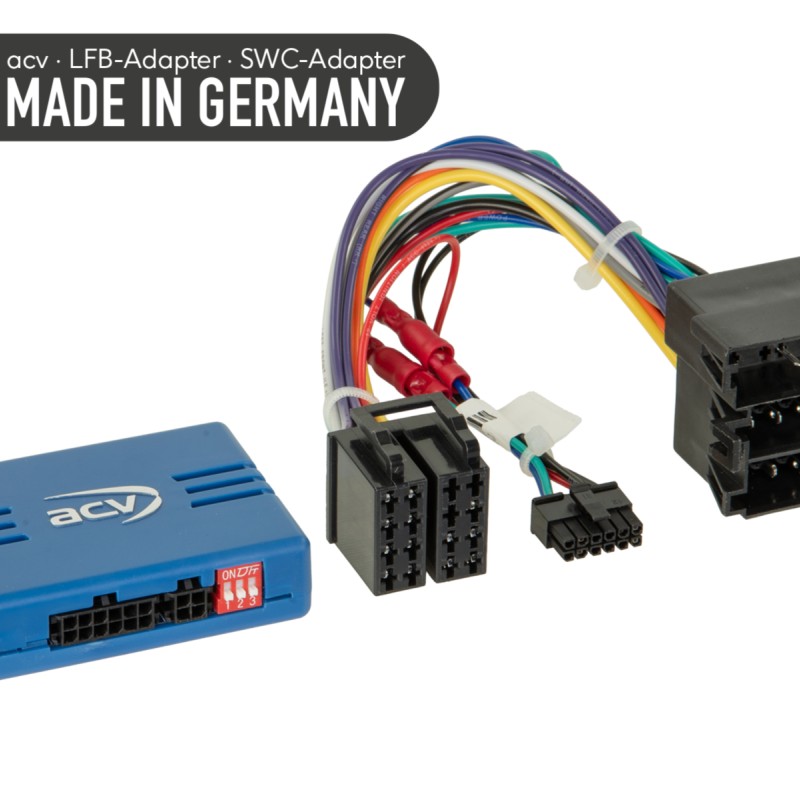

• analoge Signale vor Installation mit OEM Gerät prüfen > Artikelbild 2

• Pin 3: Masse GND Handbremssignal
• Pin 4: Geschwindigkeitssignal
• Pin 5: +12V Beleuchtung Klemme 58
• Pin 8: SWC GND
• Pin 9: Key 1 > grün
• Pin 10: Key 2 > blau
• Pin 19: +12V Rückfahrsignal
• Pin 28: Masse GND Mutesignal
• Pin 42: +12V Zündung Klemme 15

Adaptierung T-Kabelsatz Citroen/Dodge/Fiat/Jeep/Opel/Peugeot 52Pin > Artikel: 57-1095

Für folgende Fahrzeuge geeignet:

Citroen

• Citroen Jumper (250) 05/2014 - 2023
• Citroen Relay (250) 05/2014 - 2023

Fiat

• Fiat Ducato (ZFA 250) 05/2014 - 11/2021

Opel

• Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot

• Peugeot Boxer (Y) 09/2014 - 2023

Folgende Signale werden zur Verfügung gestellt:

• Lenkradfernbedienung


Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein
