LFB Dodge Dart, RAM, 2013->

Lenkradfernbedienungsadapter Dodge

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

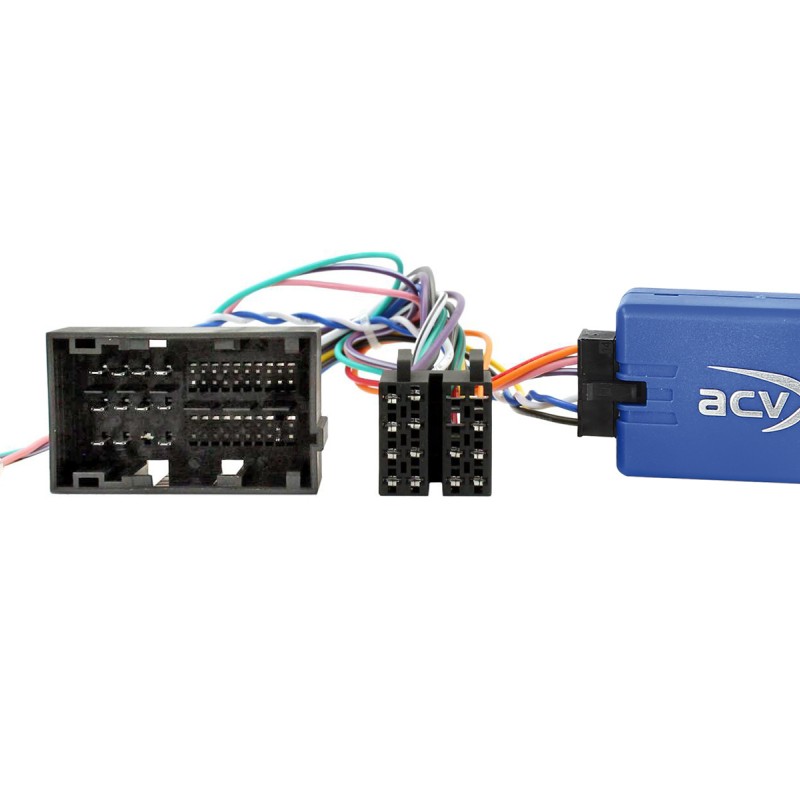

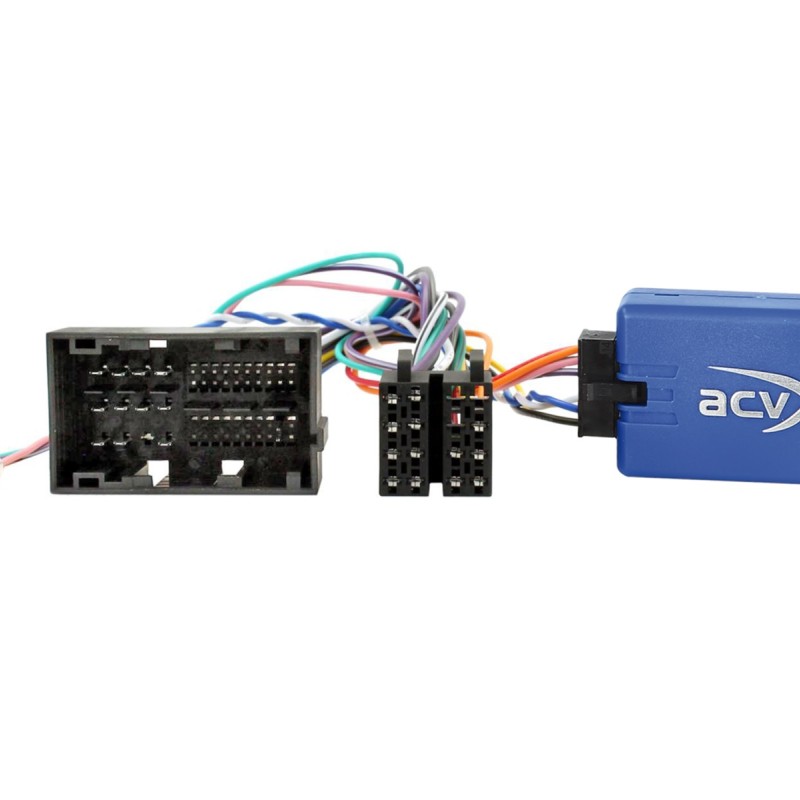

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:
CAN Bus
Anschluss: 52 Pin Fiat Stecker
Fahrzeuge mit OEM Navigation
Fahrzeuge mit 250VP1/250VP2/Blue&Me OEM Gerät
Fahrzeuge ohne Blind Spot Ausstattung
Dip-Schalterstellung bei Tachofehler prüfen (siehe BDA)
Fahrzeuge mit Touch Screen OEM Gerät Datum/Uhrzeiteinstellung nicht unterstützt
Fahrzeugeinstellungen nicht unterstützt
Fahrassistenzsystem Totwinkelanzeige in den Außenspiegeln nicht unterstützt
PDC nicht unterstützt
OEM Soundsystem nicht unterstützt

Für folgende Fahrzeuge geeignet:

• Dodge Dart 2013 - 2016*
• Dodge RAM 2013 - 2021*
• Dodge RAM Promaster 2013 - 2021**
• Dodge RAM Promaster-City 2015 - 2021

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückwärtssignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Gesamtausgänge: 100 mA max.
Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Fahrzeuge mit kleinem Monitor
**Fahrzeuge mit 5" OEM Monitor
 **Fahrzeuge mit OEM Navigation
