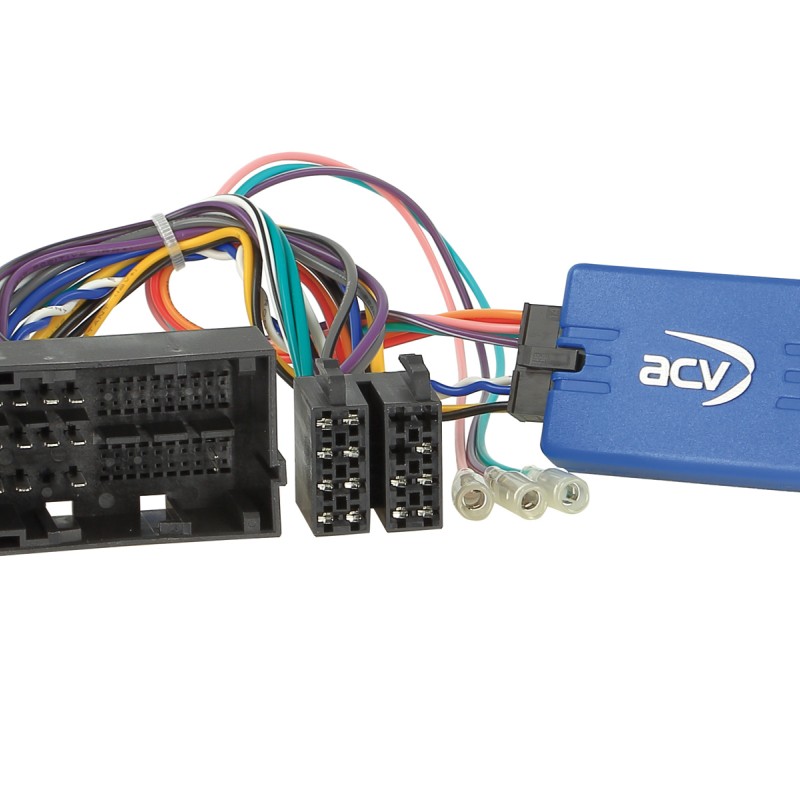

LFB Fiat Ducato 2015-> mit 52-PIN Stecker Blue-Me

Lenkradfernbedienungsadapter Citroen / Fiat / Opel / Peugeot

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
• Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

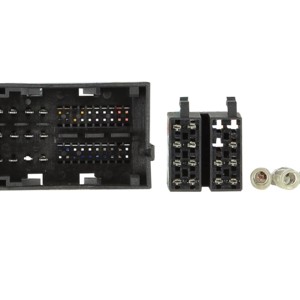

• Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
• Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus
Anschluss: 52 Pin Fiat Stecker
Anschluss: OEM Rückfahrkamera > Cinch(m) gelb Rückfahrkameraeingang
Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
Fahrzeuge mit UConnect OEM Gerät
Fahrzeuge mit Daiichi OEM Gerät*

Fahrzeuge mit Fehleranzeige Tageskilometerzähler nach Installation > Dipschalterstellung unter der Platine:

Dipschalterstellung spannungsfrei anpassen

Dipschalter 1 on / Dipschalter 2 off / Dipschalter 3 on oder off
Dipschalter 1 off / Dipschalter 2 on / Dipschalter 3 on oder off
Dipschalter 1 on > 250VP1 OEM HU
Dipschalter 2 on > 250VP2 OEM HU
Dipschalter 3 on > Blue&Me OEM Funktion
Dipschalter 4 on > PioneerDipschalter 1 off / Dipschalter 2 off / Dipschalter 3 on > Daiichi OEM Gerät

Nach Umstellung CAN Bus Ruhe herstellen

Fahrzeuge mit anhaltener Fehleranzeige und anderem Softwarepaket nicht kompatibel

Bordcomputer Fahrzeugeinstellungen nicht unterstützt**
Fernlichtassistent nicht unterstützt
Fahrassistenssysteme nicht unterstützt
Datum/Uhrzeiteinstellung nicht unterstützt**

Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:

Rückfahrkamera Adapter OEM Kamera 52Pin Fiat/32Pin Ford > Artikel: 771000-2000
rot: Pin 31 Video+
weiß: Pin 32 Video -
schwarz: Pin 33 Schirmung

Für folgende Fahrzeuge geeignet:

Citroen

• Citroen Jumper (250) 05/2014 - 10/2022*
• Citroen Jumper (250) 10/2022 - 2024*
• Citroen e-Jumper (259 10/2021 - 2024
• Citroen Relay (250) 2006- 2024*

Fiat

• Fiat 500 (ZAF 312) 07/2016 - 2023
• Fiat 500L (ZAF 199) 10/2012 - 07/2017
• Fiat 500L (ZAF 199) 07/2017 - 03/2022
• Fiat Doblo (ZAF 263) 01/2015 - 06/2022
• Fiat Ducato (ZFA 250) 05/2014 - 11/2021*

Opel

• Opel Movano Cargo C (Y) 10/2021 - 01/2024*
• Opel Movano Cargo C (Y) 01/2024 - 2024*
• Opel Movano Electrik Cargo C (Y) 10/2021 - 01/2024*
• Opel Movano Electrik Cargo C (Y)  01/2024 - 2024*

Peugeot

• Peugeot Boxer (Y) 09/2014 - 12/2019*
• Peugeot Boxer (Y) 08/2018 - 2024*
• Peugeot e-Boxer (Y) 10/2021 - 2024*

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Gesamtausgänge: 100 mA max.
