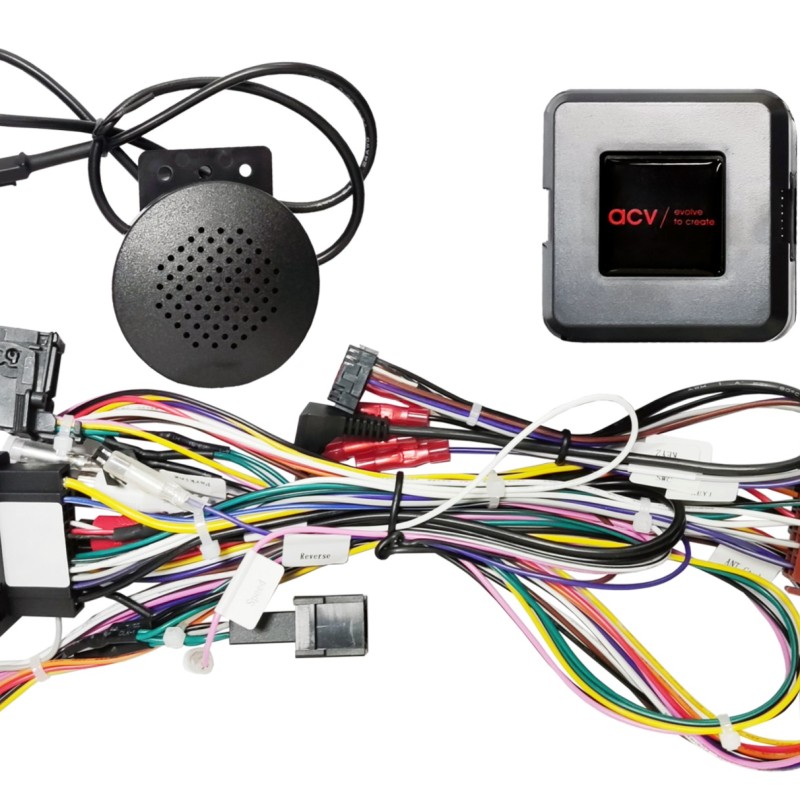

LFB Ford Fiesta 10/2008-06/2010 14Pin/Display Multilead

Lenkradfernbedienungsadapter Ford

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
• Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
• Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und
• technisch passen.
• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
• Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 14 Pin Ford Stecker
• Fahrzeuge mit Visteon OEM Gerät
• Fahrzeuge mit OK Lenkradfernbedienungstaste
• Lenkradfernbedienungstaste ohne OK Taste nicht kompatibel
• Fahrzeugeinstellungen unterstützt
• Fahrzeuge mit kleinem Display und 2 Einstelltasten rechts > Datumseinstellung nicht unterstützt
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
• Fahrzeuge mit rotem OEM Display
• Fahrzeuge mit M
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: AMP Displaystecker > OEM Display
• Anschluss: OEM Displaystecker > Interface

Für folgende Fahrzeuge geeignet:

• Ford Fiesta (JA8) 10/2008 - 06/2010

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• Fahrzeugeinstellungen unterstützt
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal

• Belastbarkeit Ausgänge: 250 mA max.
• Strombedarf größer 250 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min.
• Lenkradfernbedienung
