ATTB 3799.30 Antenne LTE WLAN GPS FM DAB+ Montageplatte

Kurzinfo zu 3799.30 GFK-Dachantennen-Set (AM, FM, DAB+, GSM, UMTS, LTE, 5G, GNSS, WLAN)

• Dachantennen-Set für die Nachrüstung von Wohnmobilen mit GFK-Dachaufbauten
• Wird als Komplett-Set mit allen für die Montage notwendigen Hardware-Komponenten geliefert
• Ermöglicht eine flexible Kabeleinführung ins Dach
• Kabeltyp: RG 58, RG 174
• Dienste: 2G, 3G, 4G, 5G, AM/FM, DAB+, GLONASS, GNSS, GPS, GSM, LTE, UMTS, WLAN
• Kabellänge: 0,5 m
• Konnektoren: FAKRA(m) D, FAKRA(m

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Das ATTB 3799.30 GFK-Dachantennen-Set ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Lösung für die Nachrüstung von Wohnmobilen mit GFK-Dachaufbauten. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Das ATTB GFK-Dachantennen-Set 3799.30 baut zuverlässige, leistungsstarke Funkverbindungen in den Bereichen Rundfunk, Mobilfunk, Navigation und WLAN auf und ist für den mobilen Einsatz im Außenbereich geeignet. Es durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

Frequenzbänder und Kommunikationsdienste

Das ATTB 3799.30 GFK-Dachantennen-Set deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter AM, FM, DAB+, GSM (2G), UMTS (3G), LTE (4G), 5G, GNSS und WLAN.

• Im Rundfunkbereich können AM (0,1 - 16 MHz), FM (87,5 - 108 MHz) und DAB+ (B III 174 - 237 MHz; L 1452 - 1492 MHz) empfangen werden
• Im Mobilfunkbereich stehen die Dienste 2G/3G/4G/5G (698 - 960 MHz; 1710 – 1880 MHz; 1900 - 2200 MHz und 2500 - 3800 MHz) zur Verfügung
• Darüber hinaus können die Navigationssignale der Systeme GPS und GLONASS empfangen werden (1575,42 MHz und 1602 - 1610 MHz)
• Ein lokales Funknetz (WLAN, WiFi) wird in den Frequenzbändern 2400 - 2485 MHz und 4900 - 5900 MHz aufgebaut

• Besondere Merkmale und Eigenschaften

• Verbessert den Empfang in Wohnmobilen mit GFK-Dachaufbauten
• 12 V-Stromversorgung der Verstärker für FM und DAB+ als separate Phantomspeisung notwendig (keine externe Speisung vorgesehen)
• Wird als Komplett-Set mit allen für die Montage notwendigen Hardware-Komponenten geliefert
• Kann einfach und unkompliziert montiert werden
• Hat eine sehr hohe Dichtigkeit
• Ermöglicht eine flexible Kabeleinführung ins Dach
• Gegengewicht (Ground Plane) ist in die GFK-Montageplatte integriert
• GFK-Montageplatte wird mittels geeigneter Kleb- und Dichtstoffe auf dem Dach befestigt
• Geringe Einbautiefe

Masse / Gewicht

• Breite: 380 mm
• Höhe: 340 mm
• Länge: 380 mm
• Gewicht: 2 kg

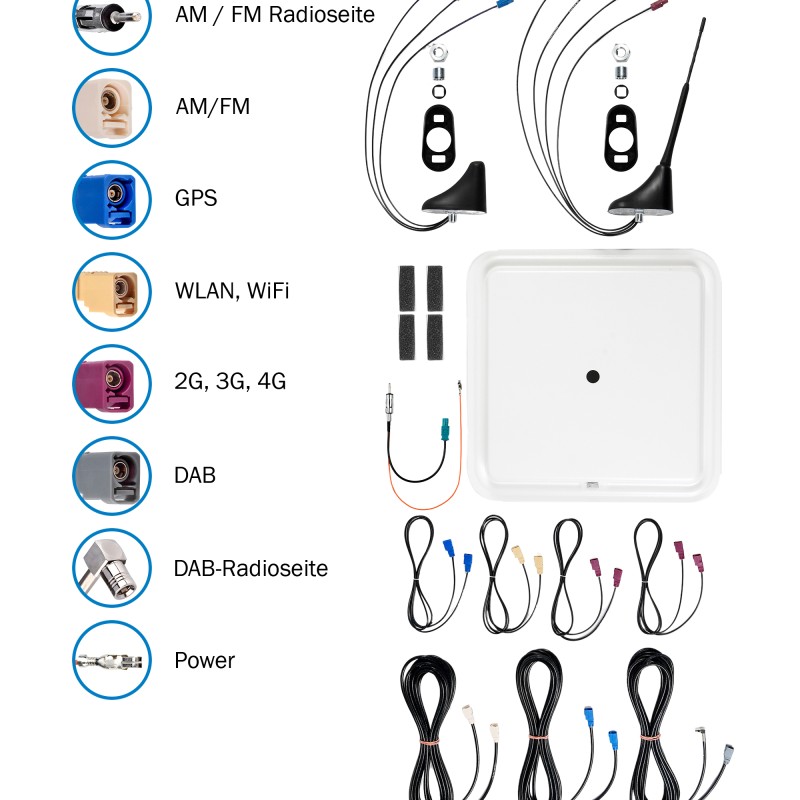

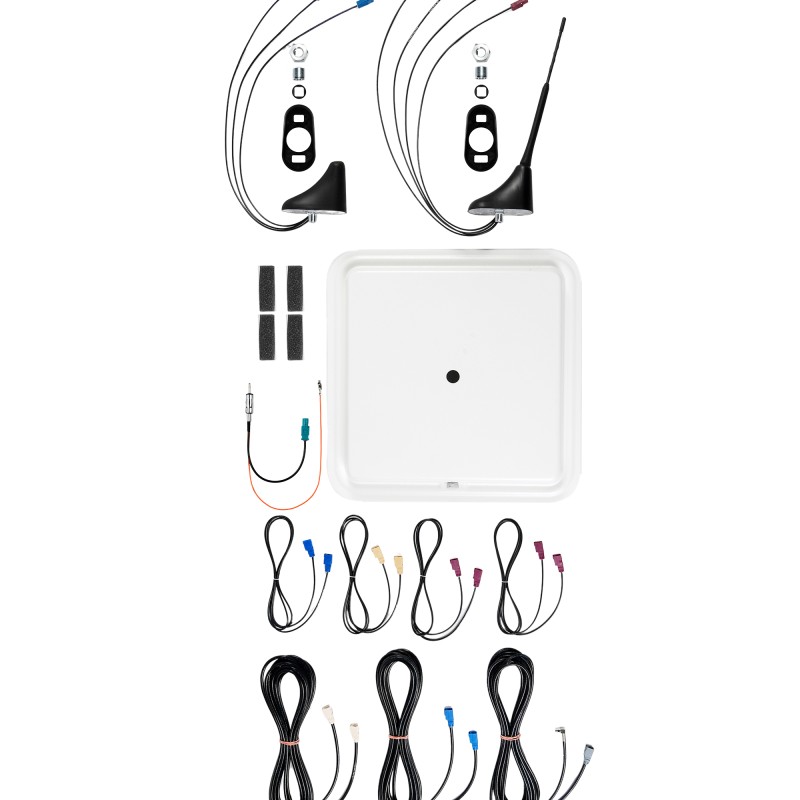

Lieferumfang

• 2 x Dachantenne
• 3 x Verlängerungskabel à 6,5 m (FAKRA (f) C auf FAKRA (f) C, FAKRA (f) B auf FAKRA (f) B, SMA(f) auf FAKRA (f) G)
• 4 x Verlängerungskabel à 1,5 m
• 1 x Staubschutzdichtung
• 1 x GFK-Montageplatte
• 4 x Klapperschutz
• 1 x Spannungsadapter
• Befestigungsmaterial (Mutter mit Krallenscheibe, Bohrlochadapter, Dichtung, Gewindeadapter 16mm M14/M18)

Empfohlenes Zubehör

• 4612.01 Gewindeverlängerung
• 4065.01 Mutter

Zusätzliche Informationen und Hinweise

• Varianten: Das ATTB 3799.30 GFK-Dachantennen-Set ist in den Varianten 2118.30 (AM/FM, DAB+), 2124.30 (AM/FM, DAB+) und 3761.30 (AM/FM, DAB+, GNSS) verfügbar
• Das ATTB 3799.30 GFK-Dachantennen-Set kann bei autorisierten ATTB Vertriebspartnern in Deutschland und Europa gekauft werden. Einige ATTB Partner bieten auch den professionellen Einbau in einer Werkstatt an. Nähere Informationen unter https://www.attb.de/vertriebspartner/vertriebspartner-finden.
• ) G, FAKRA(m) B, FAKRA(m) C
