2-DIN Kit Seat Alhambra/VW Amarok/Beetle/Caddy/Sharan/T6 LFB

Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung Seat / VW

acv Premiumqualität

Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
 Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.

In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 52 Pin VAG Quadlock Stecker > Artikel: 42cx38
• Anschluss: Lenkradfernbedienung > Artikel: 42arc100
• Anschluss: OEM Antenne Fakra Z(m)(Set) +12V > DIN(m)
• Dipschalterstellung für Nachrüstgerät prüfen


Speisespannung OEM Antenne vor Intsallation mit OEM Gerät prüfen:

• Fahrzeuge mit +12V Speisespannung OEM Antenne

Fahrzeuge mit 8,5V Speisespannung OEM Antenne:

• Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V > Artikel: 1524-29
• blau: +12V Antennenremote
• Fahrzeugeinstellungen nicht unterstützt
• E-Call nicht unterstützt

Fahrzeuge mit E-Call:

• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Fahrzeuge mit Rückfahrkamera:

• Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

Für folgende Fahrzeuge geeignet:

Seat

• Seat Alhambra II (7N) 06/2016 - 08/2019

VW

• VW Amarok (2H) 09/2016 - 07/2020*
• VW Beetle (16) 06/2016 - 03/2018
• VW Caddy IV (DU) 06/2015 - 09/2020
• VW Sharan II (7N) 07/2015 - 10/2021
• VW T6 (7HC) 07/2015 - 08/2019**

Farbe: schwarz

Einbauausschnitt Radiodisplay: 173 mm x 98,5 mm

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrsignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Lenkradfernbedienung
• *Fahrzeuge mit OEM Gerät inklusive CD Laufwerk
• **Fahrzeuge ohne Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB
• **Fahrzeuge mit Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB > Artikel: 42a-1324-001

Optional:


• Ablagefach für 2-DIN Radioblenden Schraubbefestigung > Artikel: 271000-10
• Ablagefach INBAY® für 2-DIN Radioblenden Schraubbefestigung > Artikel: 241000-10-1

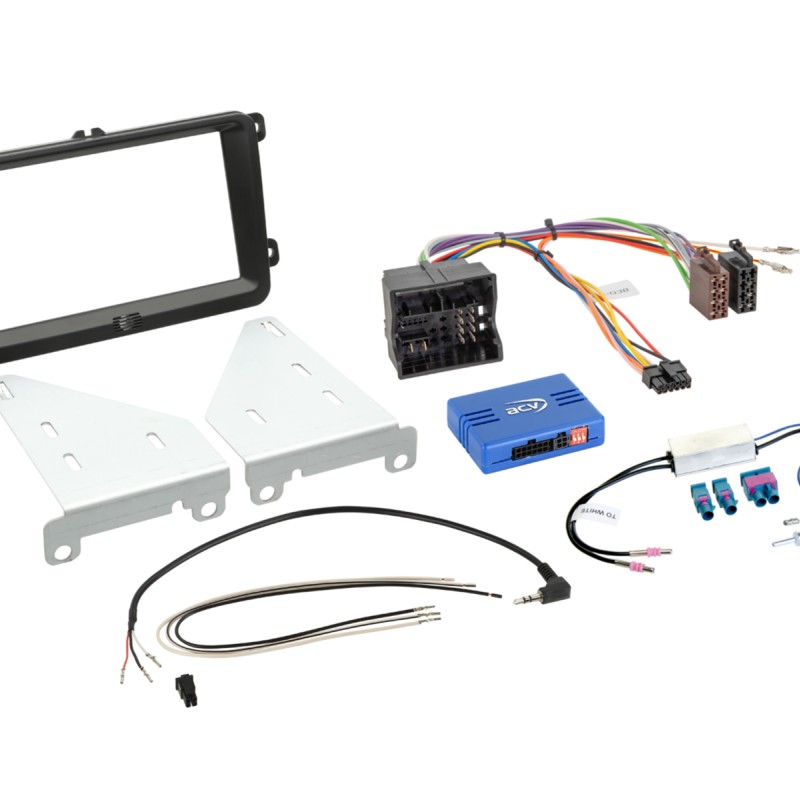

Lieferumfang:

• 2-DIN Radioblende Seat/Skoda/VW diverse Fahrzeuge schwarz > Artikel: 381320-30-1
• LFB Audi/MAN/Seat/Skoda/VW diverse Fahrzeuge 52Pin Quadlock > Artikel: 42a-1328-000
• LFB Kabel 42a/42cx401 > Multilead diverse Geräte > Artikel: 42arc100
• Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom lose > Artikel: 1524-70-0
