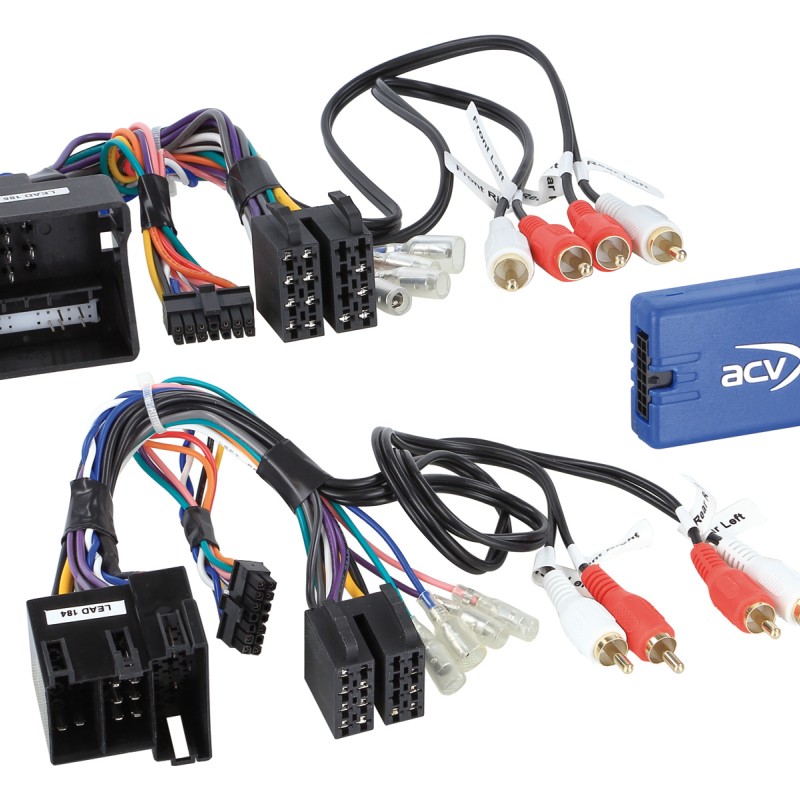

Lenkradfernbedienungsadapter Audi mit CAN-BUS und ISO/Quadlock-Anschluss

Lenkradfernbedienungsadapter Audi

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Für folgende Fahrzeuge geeignet:

Audi

• Audi A1 (8X) 07/2010 - 04/2018***
• Audi A2 (8Z) 11/1999 - 07/2005
• Audi A3 (8L) 08/2000 - 06/2003
• Audi A3 (8P) 05/2003 - 04/2005
• Audi A3 (8P) 10/2004 - 04/2013
• Audi A4 B6 (8E) 11/2000 - 10/2005
• Audi A4 B7 (8E) 11/2004 - 02/2009
• Audi A6 (C5/B4) 05/2001 - 03/2006
• Audi Q3 (8U) 10/2011 - 11/2014***
• Audi Q3 (8U) 02/2015 - 06/2018***
• Audi R8 (42) 04/2007 - 05/2015
• Audi TT (8N) 09/1998 - 07/2006
• Audi TT (8J) 09/2006 - 04/2010
• Audi TT (8J) 08/2010 - 04/2014

Folgende Signale werden zur Verfügung gestellt:

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• grün: Masse GND Handbremssignal

• Handbremssignal
• Rückwärtssignal
• Zündung
• Geschwindigkeit
• LFB
• OEM Soundsystem 2 Kanal / 4 Kanal


*Nachrüstradios mit Vorverstärkerausgangsleistung größer 3V

**Fahrzeuge mit BNS 5.0 OEM Navigation LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock: 42a-1324-001

**Aktivsystemadapter Audi/VW Quadlock MQS-Einsatz: 13-1424-25

***Fahrzeuge mit Chorus OEM Gerät mit monochrom Display

Hinweis:

• CAN Bus
• Anschluss: ISO /Mini ISO Stecker
• Anschluss: 40 Pin Quadlock VAG Stecker
• Anschluss: 2 Kanal / 4 Kanal OEM Soundsystem > Cinch front/rear*
• Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1 DIN OEM Gerät mit 2 Drehreglern
• Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2 DIN OEM Gerät
• Fahrzeuge mit RNS-E 16:9 OEM Navigation
• Fahrzeuge ohne Bosch BNS 5.0 Monochrom OEM Navigation**
• Blau: +12V Amp Verstärker Remote
