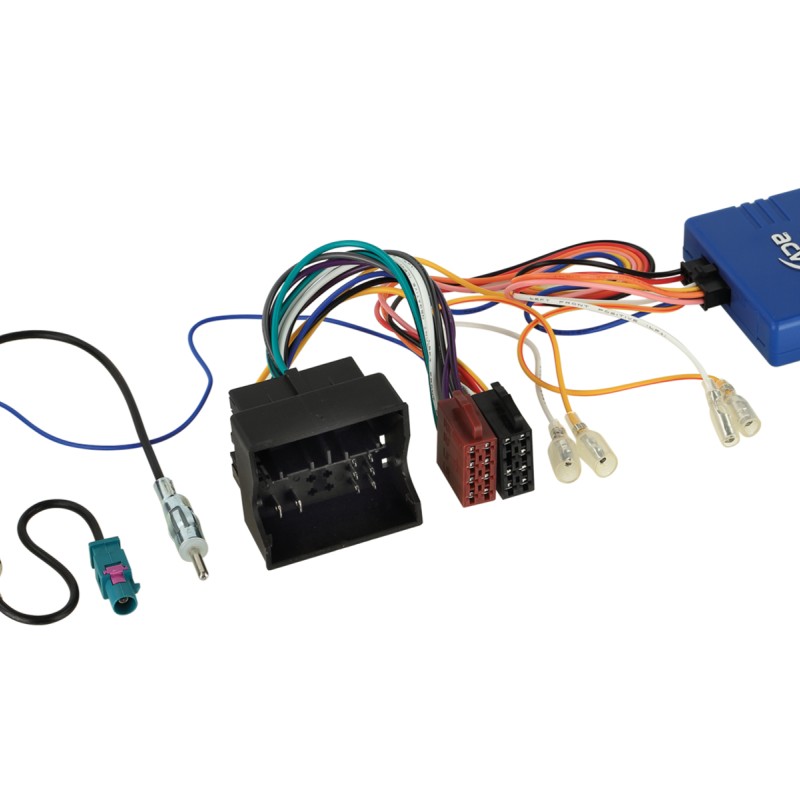

Strom + Lautsprecher (ISO) + DIN Antennenanschluss

• Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus gesteuerten Fahrzeug gegen ein Nachrüstradio ersetzt werden soll, wird ein spezifischer CAN Bus Adapter benötigt.
• Spezifische wie universelle CAN Bus Adapter wandeln relevante digitale Daten des je

Hinweis:


• CAN Bus
•  Anschluss: 52 Pin Quadlock VAG Stecker
• Anschluss: OEM Antenne Fakra(m) +12V Phantomspeisung >DIN(m)
• Fahrzeuge Seat / Skoda / VW mit MIB PQ Plattform
• Fahrzeuge mit +12V Antennenanlage
• Speisespannung OEM Antenne vor Intallation mit OEM Gerät prüfen:
• OEM Antenne +8,5V optional:
• Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V > Artikel: 1524-29
• Fahrzeugeinstellungen nicht unterstützt
• E-Call nicht unterstützt
• Fahrzeuge MAN / Seat / Skoda / VW E-Call:
• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
• Fahrzeuge MAN / Seat / Skoda / VW mit Rückfahrkamera:
• Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037

Für folgende Fahrzeuge geeignet:

Audi

• Audi A1 (8X) 07/2010 - 11/2014*
• Audi A1 (8X) 11/2014 - 04/2018*
• Audi A3 (8V) 02/2013 - 05/2016
• Audi A3 (8V) 07/2016 - 03/2020
• Audi Q3 (8U) 10/2011 - 11/2014
• Audi Q3 (8U) 02/2015 - 08/2018

MAN

• MAN TGE 04/2017 - 2023

Seat

• Seat Alhambra (7N) 06/2015 - 01/2022
• Seat Arona (KJ) 11/2017 -  06/2021
• Seat Ateca (5FP) 08/2016 - 08/2020
• Seat Ateca (5FP) 08/2020 - 2023
• Seat Ibiza (6P) 07/2015 - 04/2017
• Seat Ibiza (KJ) 07/2017 - 03/2021
• Seat Mii (AA)  05/2015 - 04/2018
• Seat Mii (AA) 01/2020 - 02/2021
• Seat Leon (5F) 11/2012 - 12/2016
• Seat Leon (5F) 11/2016 - 01/2020
• Seat Toledo (NH) 03/2013 - 08/2018

Skoda

• Skoda Citigo (AA) 05/2017 - 06/2019
• Skoda Fabia III (5J) 11/2014 - 08/2018
• Skoda Fabia III (5J) 08/2018 -05/2021
• Skoda Karoq (NU) 11/2017 - 11/2021
• Skoda Kodiaq (NS) 03/2017 - 06/2021
• Skoda Octavia III (5E) 02/2013 - 12/2016
• Skoda Octavia III (5E) 01/2017 - 01/2020
• Skoda Rapid (NH) 04/2015 - 05/2017
• Skoda Rapid (NH) 05/2017 - 02/2019
• Skoda Superb (3V) 06/2015 - 06/2019
• Skoda Yeti (5L)  10/2013 - 07/2017

VW

• VW Amarok (2H) 09/2016 - 07/2020
• VW Arteon (3H) 11/2017 - 06/2020
• VW Beetle (16) 06/2016 - 03/2018
• VW Caddy IV (DU) 06/2015 - 09/2020
• VW Crafter II (SY/SZ) 03/2017 - 2023**
• VW Golf VII (AU) 11/2012 - 12/2016
• VW Golf VII (AU) 03/2017 - 05/2020
• VW Grand California (SY/SZ) 03/2019 - 2023
• VW Passat B8 10/2014 - 05/2019
• VW Polo V (6R) 04/2014 - 07/2017
• VW Polo VI (AW) 11/2017 - 05/2021
• VW Scirocco (13) 08/2014 - 10/2017
• VW Sharan II (7N) 07/2015 - 10/2021
• VW T6 (7HC) 07/2015 - 08/2019
• VW T6.1 (7HC) 11/2019 - 2023
• VW T-Roc (A1) 11/2017 - 10/2021
• VW Taigo (CS) 10/2021 - 2023
• VW Tiguan II (5N) 05/2016 - 05/2021
• VW Touran (5T) 09/2015 - 2023
• VW UP! (AA) 07/2016 - 12/2020

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal

• *Fahrzeuge mit Concert OEM Gerät mit Farbmonitor Armaturenbrett
• *Fahrzeuge mit Chorus OEM Gerät mit monochrom Display > Artikel: 12-1324-45-15
• **Rückfahrsignal nur bei laufendem Motorem Motor

• weiligen fahrzeugspezifischen Datenbusses in analoge Signale um.
• Je nach Adapter werden verschiedene Signale bzw. Komfortfunktionen wie Zündplus, Beleuchtung, Rückwärtsgangsignal oder auch ein Geschwindigkeitssignal ausgelesen und analog für verschiedene Nachrüstlösungen bereitgestellt.

Hinweis:

• CAN-Bus
• Anschluss: 42 Pin Quadlock
• Ausgänge sind belastbar bis 1A
• Antennenadapter Fakra Phantomeinspeisung 12V > DIN
• Fahrzeuge mit MB PQ Plattform
• Fahrzeuge mit 8.5V Volt Antennenanlagen: Antennenadapter Fakra Phantomspeisung 8,5V > DIN Artikel: 1524-29

• Audi A1 (8X) 2010 - 2019
• Audi A3 (8V) 2012 - 2020
• Audi A4 (8K) 2007 - 2015

• Seat Alhambra 2016 - 2020
• Seat Arona 2018 - 2020
• Seat Ateca (KH7) 2017 - 2020
• Seat Ibiza (6P) 2015 - 2017
• Seat Ibiza (6F) 2017 - 2020
• Seat Leon (III) 2012 - 2019
• Seat Toledo (KG) 2016 - 2019
• Skoda Fabia III (NJ) 2014 - 2020
• Skoda Karoq (NU7) 2018 - 2020
• Skoda Kodiaq (NS7) 2017 - 2020
• Skoda Octavia III (5E) 2013 - 2020
• Skoda Rapid (NH) 2016 - 2019
• Skoda Superb (3V) 2015 - 2020
• Skoda Yeti (5L) 2015 - 2017

• VW Amarok (2H) 2017 - 2020
• VW Arteon (3H) 2018 - 2020
• VW Beetle (5C) 2016 - 2019
• VW Crafter 2017 - 2020*
• VW Caddy (2K/KN) 2015 - 2020
• VW Golf VII (AU) 2012 - 2019
• VW Passat (B8) 2016 - 2020
• VW Polo V (6C) 2015 - 2017
• VW Polo VI (AW) 2017 - 2020
• VW Scirocco III 2014 - 2017
• VW Sharan (7N) 2015 - 2020
• VW T-Roc (A11) 2018 - 2020
• VW Tiguan III (5N) 2016 - 2020
• VWTouran (5T) MJ 2016 - 2020
• VW T6 2015 - 2019
• VW UP! 2017 - 2021
