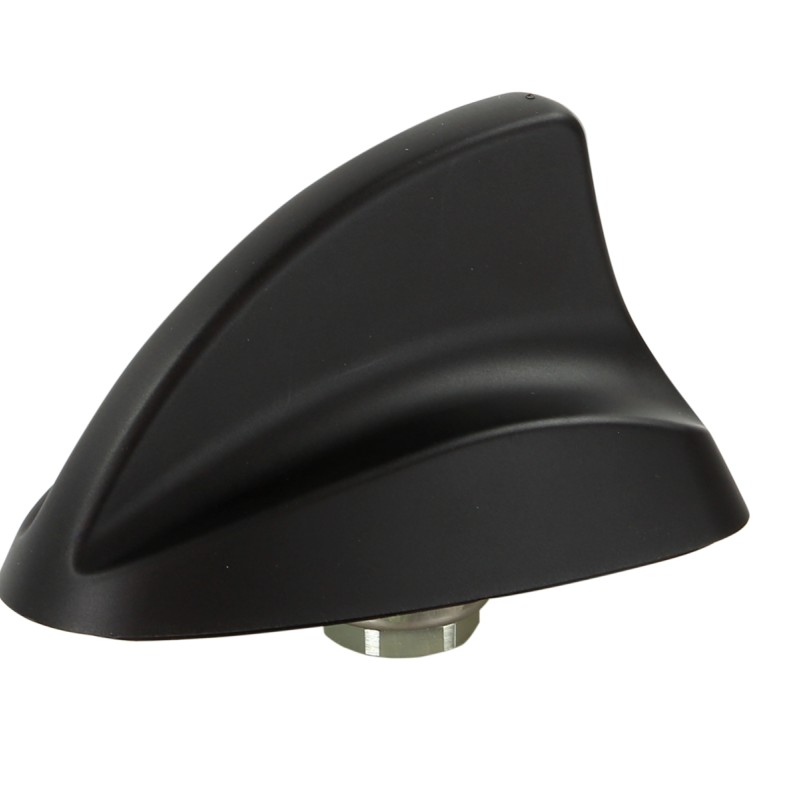

Dachantenne AM/FM DAB/DAB+ GNSS (GPS/GLONASS) Shark II

Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS/Galileo/Navstar)

Calearo  Bauart: Shark II

Hinweis: ZUBEHÖR OPTIONAL UNTEN ANGEFÜHRT

Empfangsarten:

• AM/FM
• DAB/DAB+
• GNNS

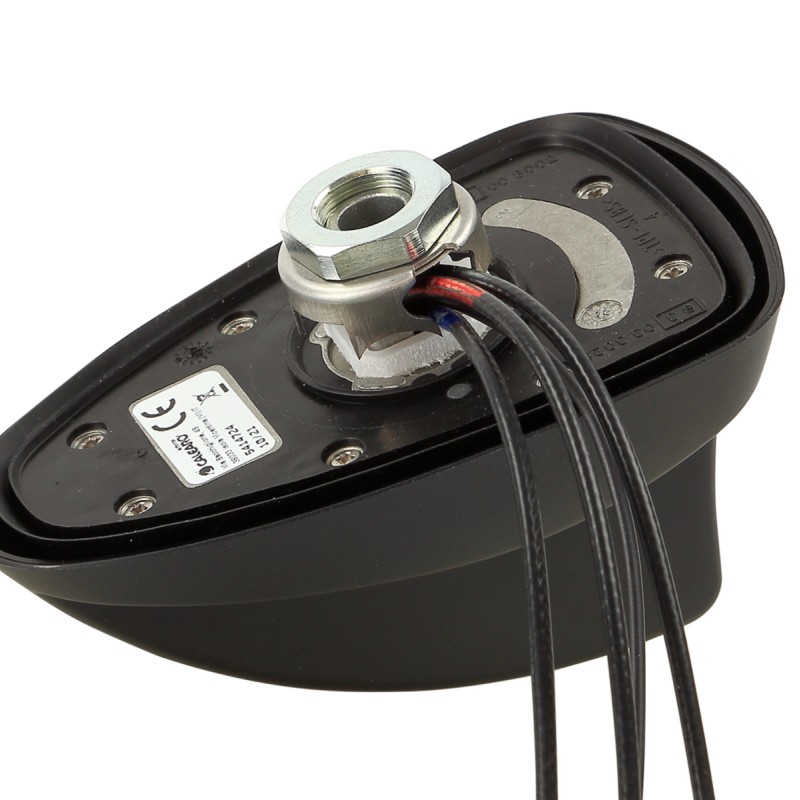

Montage:

• Einbauort: Dach hinten
• Bohrung rund: 19 mm
• Bohrung quadrat: 15 mm x 15 mm
• Anzugsmoment: 6,5 nm +/- 20%

Maße:

• Antennenfuß: L = 117 mm / B = 76 mm / H = 62 mm

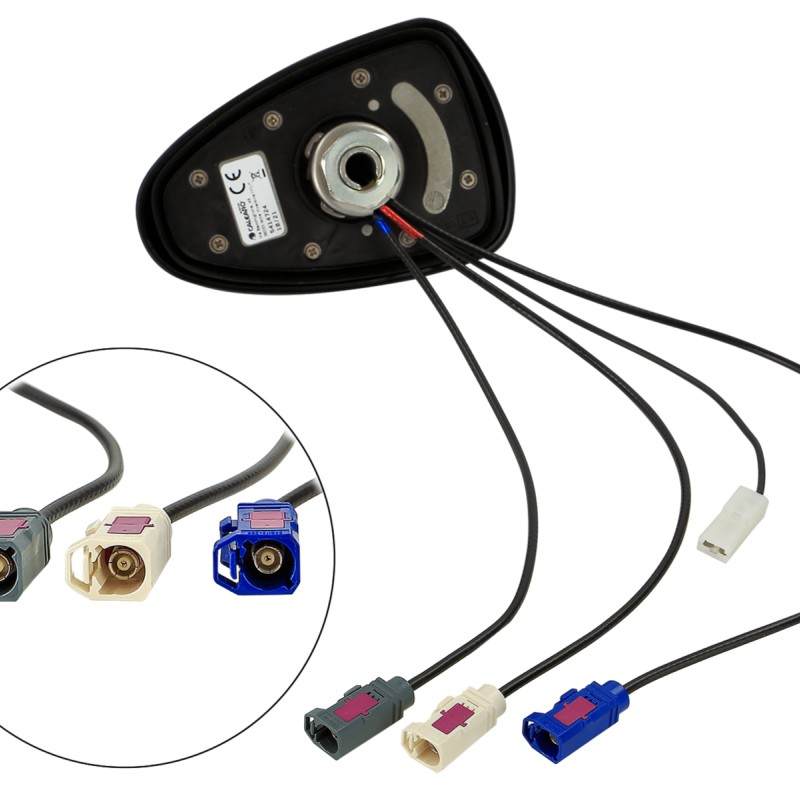

Anschluss:

• AM/FM: Fakra B(f) weiß RG174 / L=250 mm
• DAB/DAB+: Fakra G(f) grau RG174 / L=200 mm
• GNSS: Fakra C(f) blau RG174 / L=350 mm
• Speisespannung extern: Flachstecker 6,3 mm

Frequenzbereich:

• AM: 150 kHz - 1710 kHz
• FM:  87,5 MHz - 108 MHz
• DAB/DAB+: 174 MHz - 240 MHz
• GNSS: 1559 MHz - 1065 MHz

Zugewinn:

• DAB/DAB+: 2dBi
• GNSS: 28dBi

Spannungsversorgung:

• AM/FM: 12V extern / 12V Phantomspeisung
• DAB: 12V extern / 12V Phantomspeisung
• GNNS: 3V - 5V Phantomspeisung

Stromaufnahme:

• AM/FM: 80 mA max
• DAB/DAB+: 33 mA max
• GNSS: 31 mA max

Impedanz:

• AM/FM: 50 Ohm
• DAB/DAB+: 50 Ohm
• GNSS: 50 Ohm

Stehwellenverhältnis:

• DAB/DAB+: <3:1
• GNSS: 1,7:1

Rauschzahl:

• FM: 3,5 db
• DAB/DAB+: 2 db
• GNSS: 1,4 db

Polarisation:

• FM: Linear-Vertikal
• DAB/DAB+: Linear-Vertikal
• GNSS: rechtshändig zirkular RHCP

Optional:

Antennenkabel Kit:

• Antennenkabel Kit Fakra(m) > DIN(m)/SMB(F)/SMA(m)/Fakra(f): 15-7677890-1

AM/FM:

• Antennenkabel Verlängerung Fakra(m) > Fakra(f) 500cm: 1524-500
• Antennenadapter Fakra(m) > DIN(m) passiv: 1524-01
• Antennenadapter Fakra(m) > ISO(m) passiv: 1524-02
• Antennenadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
• Antennenadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04

DAB/DAB+:

• Antennenkabel Verlängerung Fakra C/G(m) > SMB(f) 500cm: 15-7581068
• Antennenkabel Verlängerung Fakra(m) > Fakra(f) 500cm: 1524-500
• Antennenadapter Fakra(m) > SMB(f) 90° 20cm: 1502-54
• Antennenadapter SMB(m) > SMA(m): 1502-29

GNSS:

• Antennenkabel Verlängerung Fakra(m) > Fakra(f) 500cm: 1524-500
• Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 15-7181113
• Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 15-7581077
