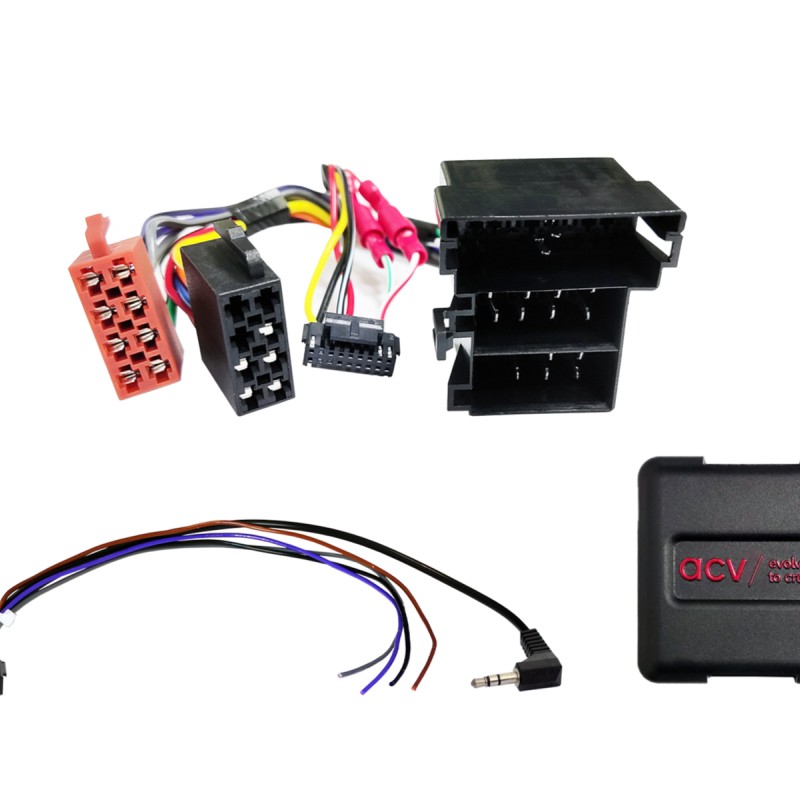

LFB Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead

Lenkradfernbedienungsadapter Citroen / Fiat / Opel / Peugeot

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• analog
• Anschluss: ISO / Mini ISO
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Fahrzeuge mit Radiovorbereitung
• Fahrzeuge mit +12V Zündungsstrom und analoger LFB im Mini-ISO Stecker Pin 10/11/12 SWC1/GND/SWC2
• Fahrzeuge ohne OEM Gerät
• Bei vertauschten LFB-Funktionen Kabel grün/blau im Steckkontakt tauschen
• Fahrzeuge mit Daiichi OEM Gerät direkt verkabelt mit farbigen Kabeln:
• analoge Signale vor Installation mit OEM Gerät prüfen > Artikelbild 2

• Pin 3: Masse GND Handbremssignal
• Pin 4: Geschwindigkeitssignal
• Pin 5: +12V Beleuchtung Klemme 58
• Pin 8: SWC GND > Anschluss Masse GND Klemme 31
• Pin 9: Key 1 > Anschluss blau
• Pin 10: Key 2 > Anschluss grün
• Pin 19: +12V Rückfahrsignal
• Pin 28: Masse GND Mutesignal
• Pin 42: +12V Zündung Klemme 15
• Bei vertauschten LFB-Funktionen Kabel grün/blau im Steckkontakt tauschen

Bei Tageskilometerblinken zusätzlich:

• LFB Citroen/Fiat/Opel/Peugeot VP1/VP2/Daiichi 52Pin > Artikel: 42xfa019
• Dipschalterstellung mit Blue&Me > 1>OFF/2>OFF/3>ON//4>ON/OFF
• Adaptierung T-Kabelsatz Citroen/Dodge/Fiat/Jeep/Opel/Peugeot 52Pin > Artikel: 57-1095
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Citroen

• Citroen Jumper (250) 05/2014 - 10/2022
• Citroen Jumper (250) 10/2022 - 2024
• Citroen e-Jumper (259 10/2021 - 2024
• Citroen Relay (250) 2006- 2024

Fiat

• Fiat Ducato (ZAF 250) 05/2014 -11/2021

Opel

• Opel Movano Cargo C (Y) 10/2021 - 01/2024
• Opel Movano Cargo C (Y) 01/2024 - 2024
• Opel Movano Electrik Cargo C (Y) 10/2021 - 01/2024
• Opel Movano Electrik Cargo C (Y)  01/2024 - 2024

Peugeot

• Peugeot Boxer (Y) 09/2014 - 12/2019
• Peugeot Boxer (Y) 08/2018 - 2024
• Peugeot e-Boxer (Y) 10/2021 - 2024

Folgende Signale werden zur Verfügung gestellt:

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• Lenkradfernbedienung
