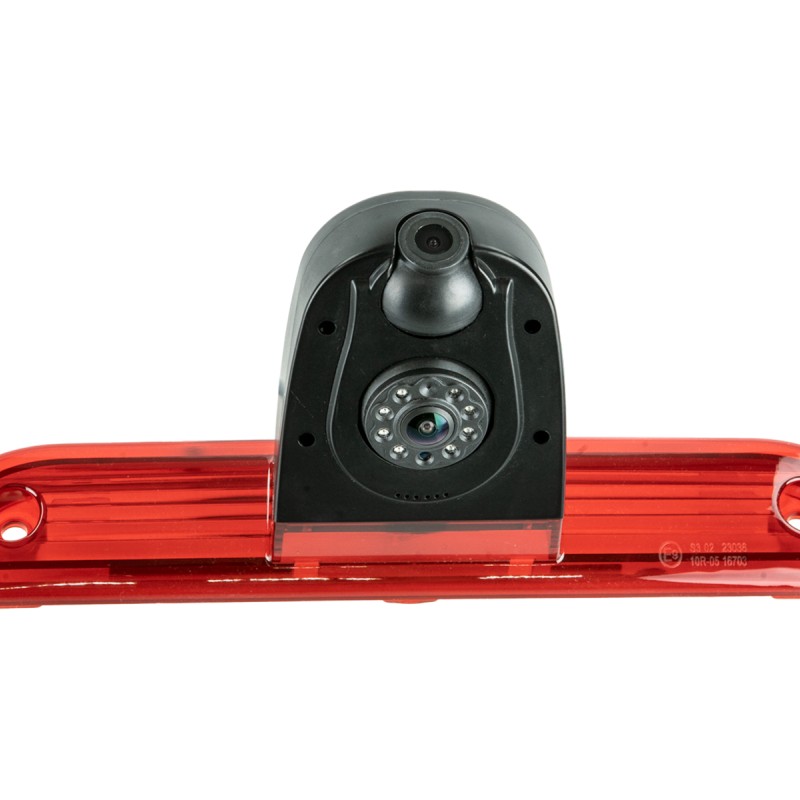

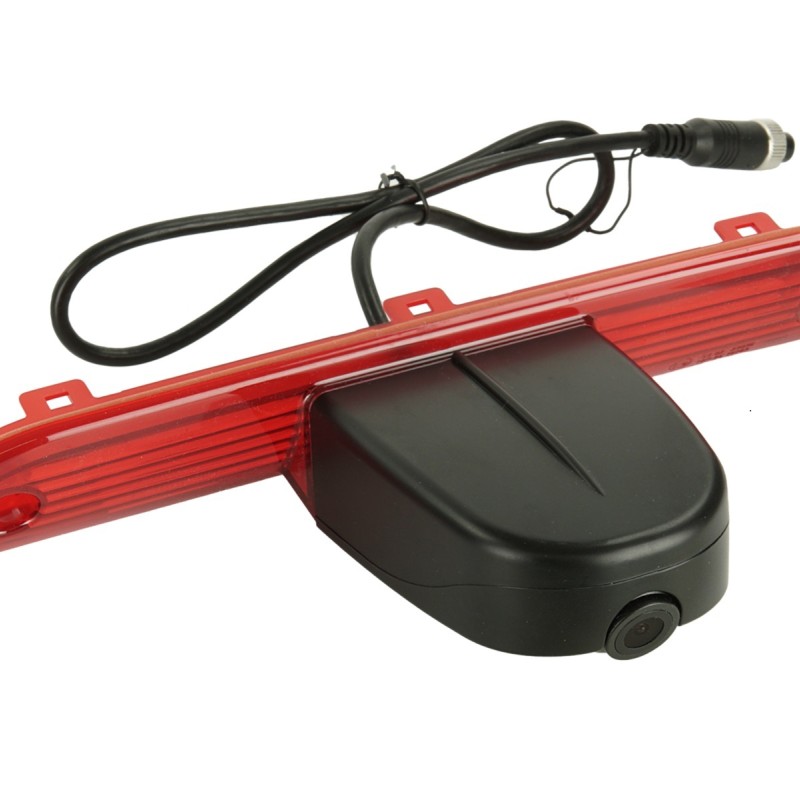

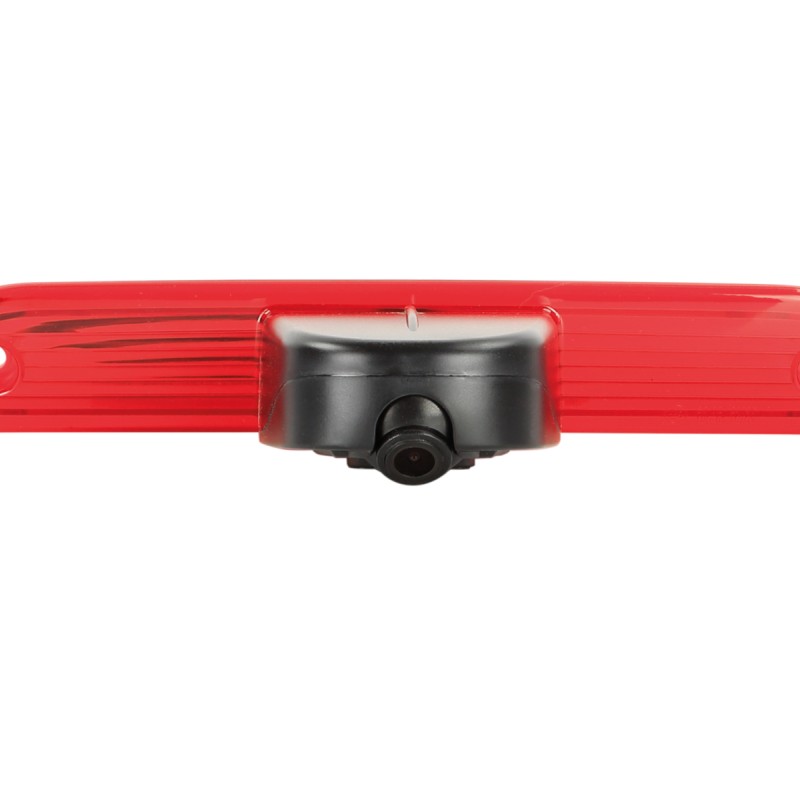

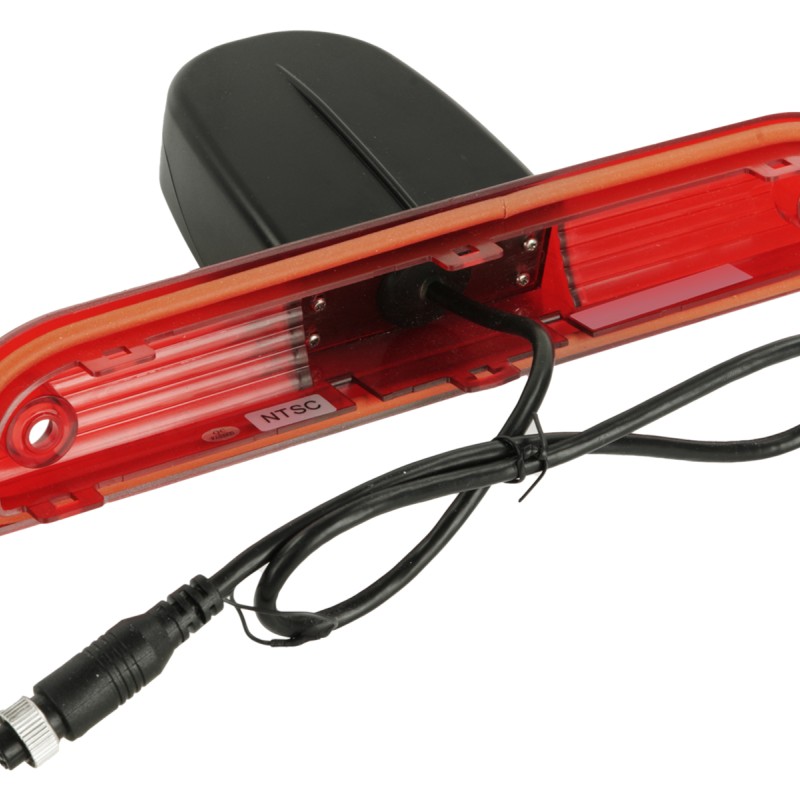

RFK Fiat Ducato / Citroen Jumper / Peugeot Boxer 2006-2022

Rückfahrkamera Dual View Citroen / Fiat / Opel / Peugeot
Citroen

• Citroen Jumper (250) 10/2006 - 05/2014
• Citroen Jumper (250) 05/2014 - 2023
• Citroen Relay (250) 10/2006 - 05/2014
• Citroen Relay (250) 05/2014 - 2023

Fiat

• Fiat Ducato (ZAF250) 06/2006 - 05/2014
• Fiat Ducato (ZAF250) 05/2014 - 03/2021
• Fiat Ducato (ZAF250) 11/2021 - 2023

Opel

• Opel Movano Cargo C (Y) 10/2021 - 2023

Peugeot

• Peugeot Boxer (Y) 02/2007 - 05/2014
• Peugeot Boxer (Y) 05/2014 - 2023
• Zum Austausch der OEM 3. Bremsleuchtenstreuscheibe bei Fahrzeugen mit Innenausbau
• Mit Nachtsichtfunktion / Blickwinkel verstellbar 20° /2 Kameralinsen

 Hinweis:

• acv Kameras sind zum Dauerbetrieb geeignet
• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
• Kamerabetriebsspannung: +12V
• Kameraversorgungsspannung: +12V
•  Fahrzeuge mit Innenausbau > Wohnmobile/Werkstattwagen:
• Montage durch Austausch der OEM Streuschreibe des Bremslichts
• Installation ohne Verschraubung durch den Laderaum/Innenraum

Anschluss:

• rot: +12V geschaltet laststabil abgesichert Kamera 1
• schwarz: Karosseriemasse direkt/GND Kamera 1
• gelb : +12V geschaltet laststabil abgesichert Kamera 2
• weiß: Karosseriemasse direkt/GND Kamera 2
• Cinch(m) gelb: Video Kamera 1
• Cinch(m) weiß: Video Kamera 2
• Anschluss an Monitore mit 2 x Videoeingang
• Anschluss an Monitore mit 1 x Videoeingang:
• Videoumschaltung 2x Cinch(f)>1x Cinch(m) +12V geschaltet > Artikel: 771000-5008

Produktmerkmale Kamera:

• Aufbau: Kunststoff
• Farbe: schwarz / rot
• Extras: 2 Kameralinsen / Nachtsichtfunktion / Blickwinkel verstellbar 20°
• Sensor Typ: 1/3" CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 1,9mm / F 2.0
• Min.Lux: 0 bei aktiver Nachtsichtfunktion
• Auflösung: 600 TV lines
• Blickwinkel Kamera 1: diagonal 170° horizontal 145° vertikal 80° + 5°
• Blickwinkel Kamera 2: diagonal 100° horizontal 80° + 5° vertikal 50° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 7 Pin Systemstecker(f)
• Betriebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
• Betriebstemperaturbereich: -30°C - 75°C
• Aufbewahrungstemperatur: -40°C - 80°C
• Abmessungen: OEM Bremsleuchte

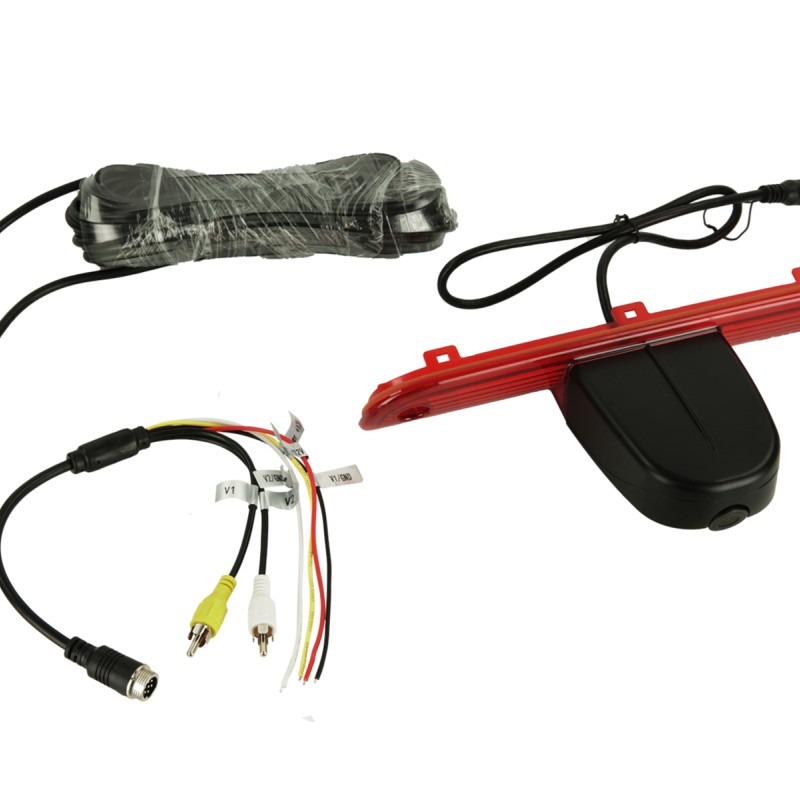

Anschlusskabel an der Kamera 60cm +/-:

• 7 Pin Systemstecker(m)

Verlängerung 10m +/-:

• 7 Pin Systemstecker(m) / 7 Pin Systemstecker(f)

Anschlusskabel 20cm+/-:

• 7 Pin Systemstecker(m)
• rot: Versorgungsspannung
• schwarz: Masse/GDD
• gelb: Versorgungsspannung
• weiß: Masse/GND
• Cinch(m) gelb: Video
• Cinch(m) weiß: Video

Installationszubehör:

• Kameraanschluss an Interfaces:
• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht:
• Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
