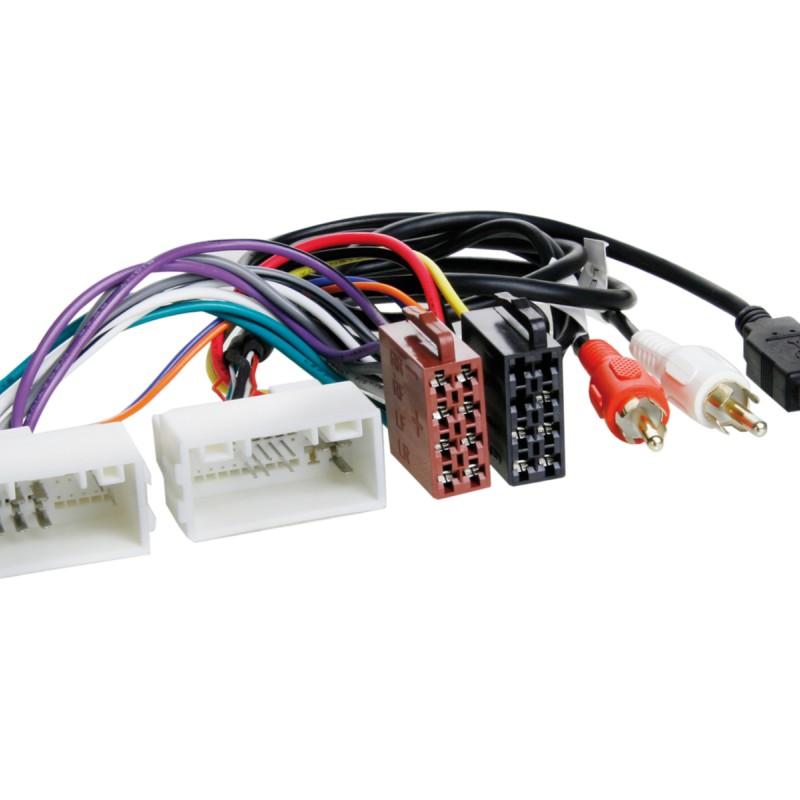

ISO Adapterkabel Hyundai/Kia 24Pin/18Pin USB/AUX

ISO Adapterkabel für Hyundai / Kia

• ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.

Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:

• +12V Dauerstrom Klemme 30
• +12V Zündung Klemme 15
• +12V Licht Klemme 58
• +12V Antennenremote
• Masse Klemme 31
• Lautsprecheranschluss für Front- und Rear Lautsprecher
• Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden oder zusätzliche Adaptierungen/Interfaces verwendet werden:
• CAN-Bus Interfaces
• LFB-Interfaces
• Soundsystemadapter
• Kameraadapter
• Vor dem Anschluss sind die Signale zu prüfen.

Hinweis:

• Anschluss: 24 Pin / 18 Pin Hyundai / Kia Stecker
• Anschluss: OEM AUX > Cinch rot/weiß
• Anschluss: OEM USB > USB-A
• Fahrzeuge ohne OEM Soundsystem
• Fahrzeuge 2016> +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert wenn notwendig
• Fahrzeuge 2016> ohne OEM Navigation
• Fahrzeuge mit abweichenden Steckerbelegungen und Fahrzeuge mit OEM Navigation:
• Steckerbelegung zur Vermeidung von Fehlfunktionen oder Defekten am Fahrzeug oder dem Nachrüstgerät vor Anschluss prüfen
• AUX Anschluss Belegung mit OEM Gerät prüfen
• USB Anschluss Belegung mit OEM Gerät prüfen
• USB Apple Car Play / Android Auto nicht in allen Fahrzeugen unterstützt

Für folgende Anwendung:

• Radioanschlusskabel Strom/Lautsprecher

Für folgende Fahrzeuge geeignet:
Hyundai

• Hyundai Azera 2011 - 2017
• Hyundai Elantra 2011 - 2015
• Hyundai H1 (TQ) 07/2008 - 08/2018*
• Hyundai H1 (TQ) 09/2019 - 07/2020*
• Hyundai H350 2015 - 2016
• Hyundai i10 (IA) 11/2013  - 12/2016
• Hyundai i10 (IA) 01/2017 - 12/2019*
• Hyundai i20 (GB) 12/2014 - 06/2018
• Hyundai i20 (GB) 07/2018 -09/2020*
• Hyundai i30 (GD/GDH) 07/2012 - 04/2015
• Hyundai i40 (VF) 09/2011 - 05/2015**
• Hyundai i40 (VF) 05/2015 - 08/2018**
• Hyundai i40 (VF) 08/2018 - 07/2019**
• Hyundai i45 2009 - 2014
• Hyundai i800 2007 - 2021*
• Hyundai ix35 (EL) 03/2010 - 09/2013
• Hyundai ix35 (EL) 09/2013 - 07/2015
• Hyundai ix45 2013 - 2018
• Hyundai Santa-Fe (DM) 10/2012 - 11/2015
• Hyundai Santa-Fe (DM) 12/2015 - 08/2018*
• Hyundai Sonata (YF) 2009 - 2014
• Hyundai Tucson (TL) 04/2010 - 06/2015
• Hyundai Tucson (TL) 07/2015 - 07/2018*
• Hyundai Tucson (TL) 07/2018 - 12/2020*

Kia

• Kia Carnival (VQ) 2015 - 2021*
• Kia Ceed (JD) 06/2012 - 09/2015
• Kia Forte 2012 - 2016
• Kia Optima (TF) 06/2012 - 09/2015
• Kia Picanto (TA) 09/2011 - 03/2017
• Kia Pro-Ceed (JD) 07/2013 - 09/2015
• Kia Rio (UB) 09/2011 - 03/2015
• Kia Rio (UB) 01/2015 - 01/2017
• Kia Rio (YB) 02/2017 - 02/2020***
• Kia Rio (YB) 08/2020 - 04/2023***
• Kia Sedona 2015 - 2021*
• Kia Sorento (XM) 10/2012 - 03/2015
• Kia Sorento (UM) 04/2015 - 08/2020*
• Kia Soul (AM) 09/2011 - 03/2014
• Kia Soul (PS) 03/2014 - 11/2016
• Kia Sportage (SL) 08/2010 - 03/2014
• Kia Sportage (SL) 03/2014 - 01/2016

• *Fahrzeuge 2016> ohne OEM Navigation
• **Fahrzeuge mit Continental OEM Navigation
• ***Fahrzeuge mit Basic OEM Gerät mit 4 x Stationstasten / 1 x FAV / 1 x BACK
