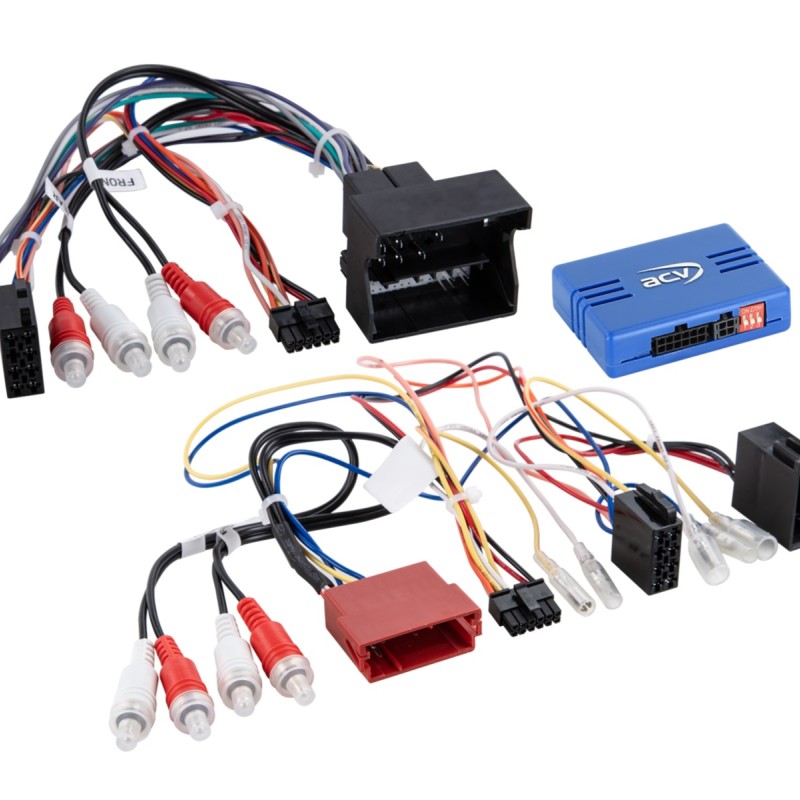

LFB Audi Fahrzeuge/Seat Exeo ISO/Quadlock Amp >Cinch

Lenkradfernbedienungsadapter Audi / Seat

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: ISO / Mini ISO Audi > Artikel: 42cx23-rca
• Anschluss: 40 Pin Quadlock Audi Stecker > Artikel: 42cx25-rca
• Anschluss: OEM Soundsystem 2 Kanal / 4 Kanal > Cinch(m) front/rear
• blau: +12V Amp Verstärker Remote
• Dipschalterstellung für Nachrüstgerät prüfen
• Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN OEM Gerät mit 2 Drehreglern
• Fahrzeuge mit Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN OEM Gerät
• Fahrzeuge mit BNS 5.0 Monochrom OEM Navigation
• Fahrzeuge mit RNS-E 16:9 OEM Navigation
• Nachrüstgeräte mit Vorverstärkerausgangsleistung größer 3V

Nachrüstgeräte mit Vorverstärkerausgangsleistung kleiner 3V:

• LFB Audi Fahrzeuge/Seat Exeo 40Pin Quadlock Amp >Pro > Artikel: 42a-1321-006
• LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp >Pro > Artikel: 42a-1321-008

Fahrzeuge Audi TT 08/2010 - 04/2014 bei Nichtfunktion OEM Soundsystem:

• Soundsystemcodierung von CAN Bus-Aktivierung auf Remoteaktivierung erforderlich wenn möglich
• Adresse J525 > Aktivierung 1 Remote (0xxx?xx)

Fahrzeuge mit Verstärker-Ausschaltgeräusch zum Test zusätzlich:

• Entstörfilter NF Masseentkopplung Cinch > Artikel: 30.5000-01

Diagnose LED:

• blau blinken > CAN Bus Suche
• blau konstant > CAN Bus aktiv
• rot > +12V Zündungsstrom aktiv

Für folgende Fahrzeuge geeignet:

Audi

• Audi A1 (8X) 07/2010 - 04/2018*
• Audi A2 (8Z) 11/1999 - 07/2005
• Audi A3 (8L) 08/2000 - 06/2003
• Audi A3 (8P) 05/2003 - 04/2005
• Audi A3 (8P) 10/2004 - 04/2013
• Audi A4 B6 (8E) 11/2000 - 10/2005
• Audi A4 B7 (8E) 11/2004 - 02/2009
• Audi A6 (C5/B4) 05/2001 - 03/2006
• Audi Q3 (8U) 10/2011 - 11/2014*
• Audi Q3 (8U) 02/2015 - 06/2018*
• Audi R8 (42) 04/2007 - 05/2015
• Audi TT (8N) 09/1998 - 07/2006
• Audi TT (8J) 09/2006 - 04/2010
• Audi TT (8J) 08/2010 - 04/2014

Seat

• Seat Exeo (3R) 03/2009 - 05/2013

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrsignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Lenkradfernbedienung
• OEM Soundsystem 2 Kanal / 4 Kanal
• *Fahrzeuge mit Chorus OEM Gerät mit Monochrom Display
• Anschlusskabel für folgende Radiohersteller:
• Multilead diverse Geräte > Artikel: 42arc100
